Khoảng cách bắn đinh chống cắt 300–500 mm thường được nhắc đến như một mốc dễ áp dụng, nhưng dùng máy móc có thể khiến liên kết giữa tấm Deck, dầm thép và bê tông không đạt yêu cầu. Điều quan trọng không chỉ là nhớ một con số, mà còn phải biết cách kiểm tra vị trí Stud, đối chiếu tải trọng và nhận diện đúng loại đinh tại công trường. Cùng tìm hiểu chi tiết khoảng cách đinh chống cắt sàn Deck, cách bố trí và những điểm cần xác nhận với kỹ sư kết cấu ngay dưới đây.
Điểm chính
- Khoảng cách 300–500 mm chỉ là mốc tham khảo, không áp dụng cố định cho mọi công trình.
- Stud Bolt có chức năng truyền lực chống cắt, khác với đinh vít bắn tôn dùng để giữ tấm Deck.
- Vị trí Stud cần nằm đúng trên đường tim dầm thép, với khoảng cách và số lượng theo hồ sơ thiết kế.
- Khi Stud lệch dầm, mối hàn không đạt hoặc thực tế khác bản vẽ, cần dừng khu vực liên quan để xác nhận lại.
- Hồ sơ bản vẽ, loại tấm Deck, tải trọng và thông số Stud là cơ sở để Triệu Hổ tư vấn cung cấp, báo giá phù hợp.
Đinh chống cắt sàn Deck là gì và khoảng cách bao nhiêu là phù hợp?
Đinh chống cắt sàn Deck là đinh hàn chuyên dụng, có nhiệm vụ liên kết tấm tôn Deck với dầm thép và tạo sự làm việc liền khối giữa kết cấu thép – bê tông. Khoảng cách bắn thường được tham khảo trong khoảng 300–500 mm, nhưng khoảng cách chính thức phải căn cứ hồ sơ thiết kế, tải trọng và xác nhận của kỹ sư kết cấu.
Đinh chống cắt sàn Deck có chức năng gì?

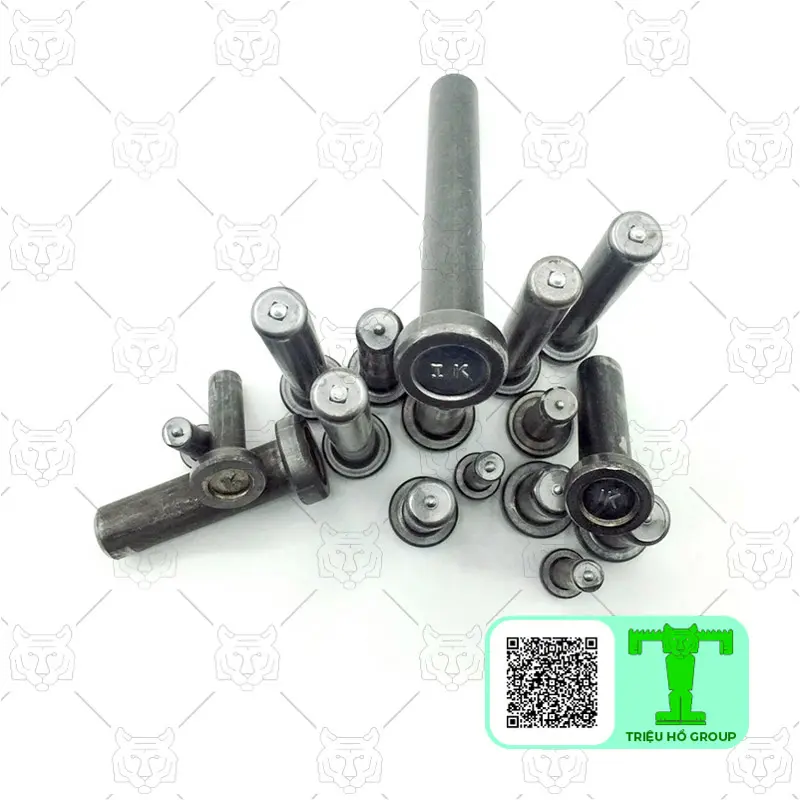

Đinh hàn chống cắt, còn gọi là Stud Bolt, được hàn xuyên qua tấm Deck vào dầm thép bằng máy hàn chuyên dụng. Khi bê tông được đổ và đóng rắn, đinh giúp hạn chế hiện tượng trượt tương đối giữa bản bê tông và dầm, nhờ đó liên kết ổn định hơn trong quá trình sử dụng.
Đây là liên kết chịu lực, không chỉ có tác dụng giữ tấm tôn đứng yên trong lúc thi công. Vì vậy, việc đặt đinh đúng trên vị trí dầm thép và đúng theo bản vẽ có ý nghĩa quan trọng.
Khoảng cách 300–500 mm có phải quy định cố định?
Không. Mốc 300–500 mm chỉ là phạm vi tham khảo thường gặp trong hướng dẫn thi công, không nên áp dụng máy móc cho mọi công trình. Khoảng cách đinh chống cắt sàn Deck có thể thay đổi theo:
- Tải trọng sử dụng và yêu cầu liên kết liên hợp thép – bê tông.
- Nhịp sàn, vị trí dầm thép và cấu tạo tấm Deck.
- Số lượng, chủng loại Stud Bolt và yêu cầu của hồ sơ kết cấu.
- Điều kiện thực tế khi tấm Deck chồng gối hoặc không áp sát dầm.
Đinh hàn và đinh vít khác nhau thế nào?
- Đinh hàn chống cắt/Stud Bolt: liên kết chịu cắt giữa tôn Deck, dầm thép và bê tông.
- Đinh vít bắn sàn Deck: cố định tấm tôn với xà gồ hoặc khung thép, chủ yếu phục vụ giữ tấm trong quá trình lắp đặt.
- Ke bo, thanh giằng, lưới thép: hỗ trợ định hình mép sàn và gia cường bê tông, không thay thế chức năng của đinh hàn.
Khi tải trọng, vị trí dầm hoặc cấu tạo thực tế khác bản vẽ, cần dừng việc tự điều chỉnh và yêu cầu kỹ sư kết cấu xác nhận lại trước khi hàn bổ sung hoặc thay đổi khoảng cách.
Vì sao khoảng cách đinh chống cắt sàn Deck ảnh hưởng đến độ ổn định?
Khoảng cách đinh chống cắt sàn Deck quyết định mức độ truyền lực giữa tấm Deck, đinh hàn và dầm thép, từ đó ảnh hưởng trực tiếp đến nguy cơ trượt, tách lớp và độ ổn định của sàn liên hợp thép – bê tông. Khoảng cách 300–500 mm thường được dùng làm mốc tham khảo ban đầu, nhưng không phải quy định cố định cho mọi công trình.
Stud bố trí hợp lý giúp truyền lực chống trượt như thế nào?
Khi bê tông kết hợp với hệ dầm thép, lực tác động có thể tạo xu hướng trượt tương đối giữa các lớp vật liệu. Đinh hàn chống cắt được bố trí trên đường dầm để truyền lực qua lại, giúp sàn Deck và bê tông làm việc ổn định hơn như một hệ liên hợp.
Khoảng cách Stud phù hợp giúp lực được phân bổ đều trên chiều dài dầm, hạn chế tập trung ứng suất tại một vài điểm. Đây là ưu điểm quan trọng với các khu vực có tải sử dụng lớn, nhịp sàn dài hoặc thường xuyên chịu rung động.
Vì sao Stud đặt quá thưa có thể làm tăng nguy cơ trượt?
Khi đinh chống cắt đặt quá xa nhau, số điểm truyền lực bị giảm, khiến mỗi Stud phải tiếp nhận phần lực lớn hơn. Nếu tải trọng hoặc nhịp sàn vượt điều kiện dự kiến, liên kết có thể phát sinh chuyển vị, làm tăng nguy cơ tấm Deck và lớp bê tông bị trượt hoặc tách khỏi hệ dầm.
Tình trạng này thường cần được đặc biệt lưu ý tại các vị trí dầm chịu tải lớn, khu vực tập trung tải và nơi tấm Deck có điều kiện liên kết bất lợi.
Vì sao Stud đặt quá dày chưa chắc tối ưu?
Bố trí đinh quá dày không tự động đồng nghĩa với sàn chắc chắn hơn. Cách làm này có thể làm tăng khối lượng vật tư, thời gian hàn và yêu cầu kiểm tra, trong khi hiệu quả chịu lực còn phụ thuộc vào loại tấm Deck, cấu tạo dầm và hồ sơ thiết kế.
Ngoài ra, Stud đặt dày nhưng lệch khỏi vị trí dầm hoặc mối hàn không đạt vẫn không tạo được liên kết tin cậy. Vì vậy, số lượng đinh cần được xác định theo tính toán và điều kiện thực tế, thay vì chỉ tăng thêm để tạo cảm giác an toàn.
Tải trọng và nhịp sàn làm thay đổi bố trí ra sao?
Tải trọng càng lớn, nhịp sàn càng dài hoặc dầm chịu lực càng cao thì phương án bố trí Stud càng cần được tính toán riêng. Chiều cao sóng Deck, độ dày tấm trong khoảng 0,5–2,5 mm và vị trí dầm thép cũng có thể ảnh hưởng đến khả năng bố trí thực tế.
Vì vậy, khoảng cách cuối cùng phải căn cứ bản vẽ kết cấu, tiêu chuẩn áp dụng và xác nhận của kỹ sư phụ trách. Không nên tự ý tăng khoảng cách, bổ sung Stud hoặc dùng mốc 300–500 mm thay cho yêu cầu thiết kế.
Cấu tạo đinh hàn và cách bố trí Stud sàn Deck trên dầm thép?
Đinh chống cắt sàn Deck gồm mũ, thân, hạt hàn và vòng gốm bảo vệ hồ quang; Stud được bố trí trên đúng đường tim dầm thép sau khi tấm Deck đã khớp mí, áp sát và kiểm tra chồng gối đầy đủ.

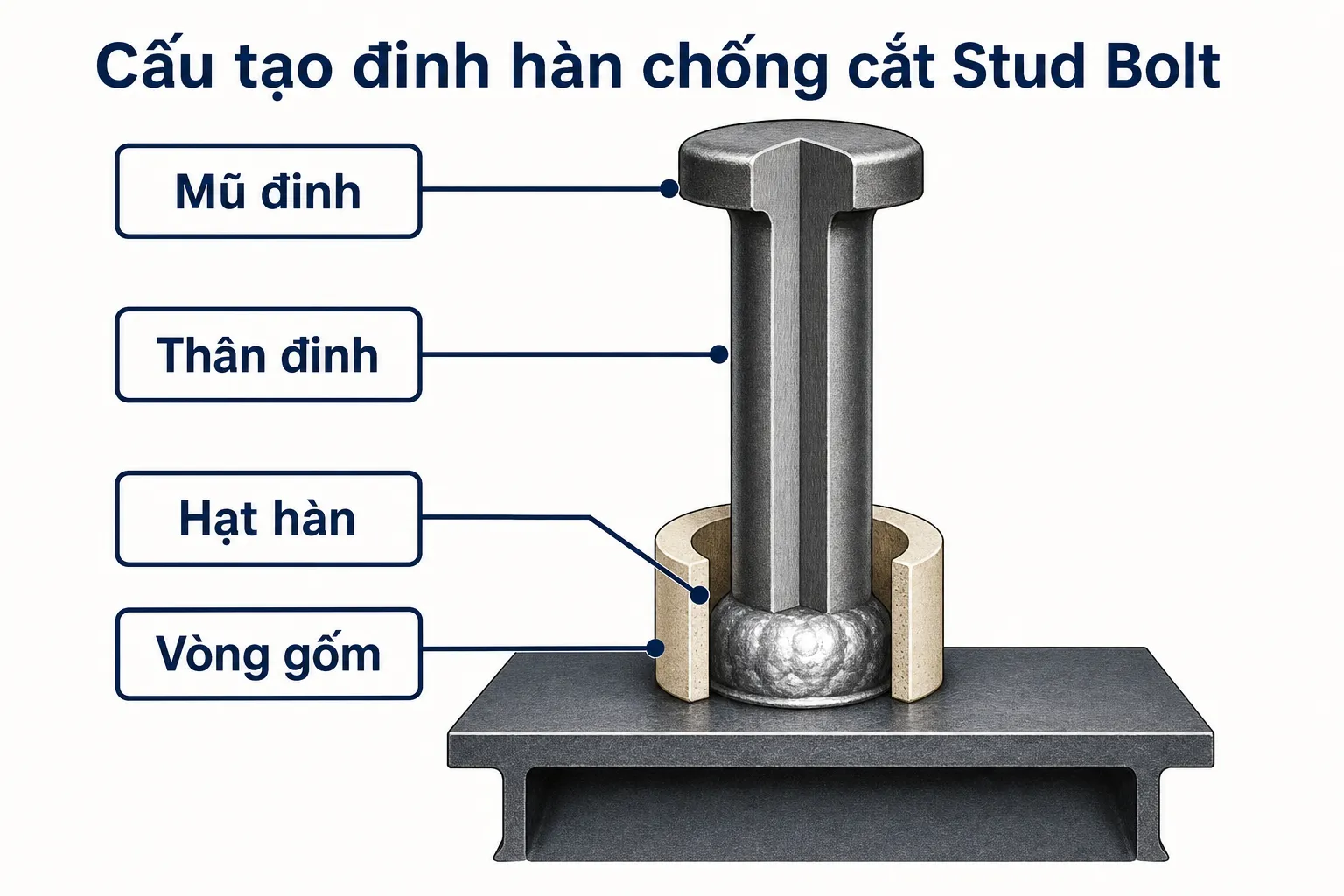

Đinh hàn chống cắt gồm những bộ phận nào?
Cấu tạo Stud Bolt thường gồm:
- Mũ đinh: tiếp nhận và phân bố lực tại vùng liên kết với bê tông.
- Thân đinh: truyền lực giữa lớp bê tông và dầm thép, giữ vai trò chính trong liên kết chống trượt.
- Hạt hàn: tạo vật liệu liên kết giữa chân đinh và bề mặt dầm khi thực hiện hàn hồ quang.
- Vòng gốm: bao quanh vùng hàn, giúp bảo vệ hồ quang, định hình mối hàn và hạn chế ảnh hưởng của môi trường trong quá trình hàn.
Đinh hàn chống cắt cần được thi công bằng máy hàn chuyên dụng. Đinh vít bắn tôn chỉ có chức năng giữ, liên kết các tấm Deck trong quá trình lắp đặt, không mặc nhiên thay thế cho Stud chịu lực.
Hiểu rõ cấu tạo của đinh hàn chống cắt Stud Bolt là bước đầu tiên để đảm bảo liên kết chắc chắn giữa sàn deck và dầm thép.
Định vị tấm Deck và đường tim dầm như thế nào?
Trước khi bố trí Stud sàn Deck, hệ dầm thép phải được lắp đặt đúng vị trí theo bản vẽ, bề mặt dầm sạch dầu mỡ, bụi bẩn và vật cản. Tấm Deck được đặt trực tiếp lên dầm, với hướng sóng chạy theo chiều chịu lực chính.
Sau đó, đội thi công cần xác định đường tim từng dầm bên dưới tấm tôn, đánh dấu vùng được phép hàn và đối chiếu với vị trí chồng mí. Không nên chỉ căn theo mép tấm Deck, vì tấm có thể bị xê dịch hoặc lệch trong quá trình lắp đặt.
Bố trí Stud theo hàng và theo vùng dầm ra sao?

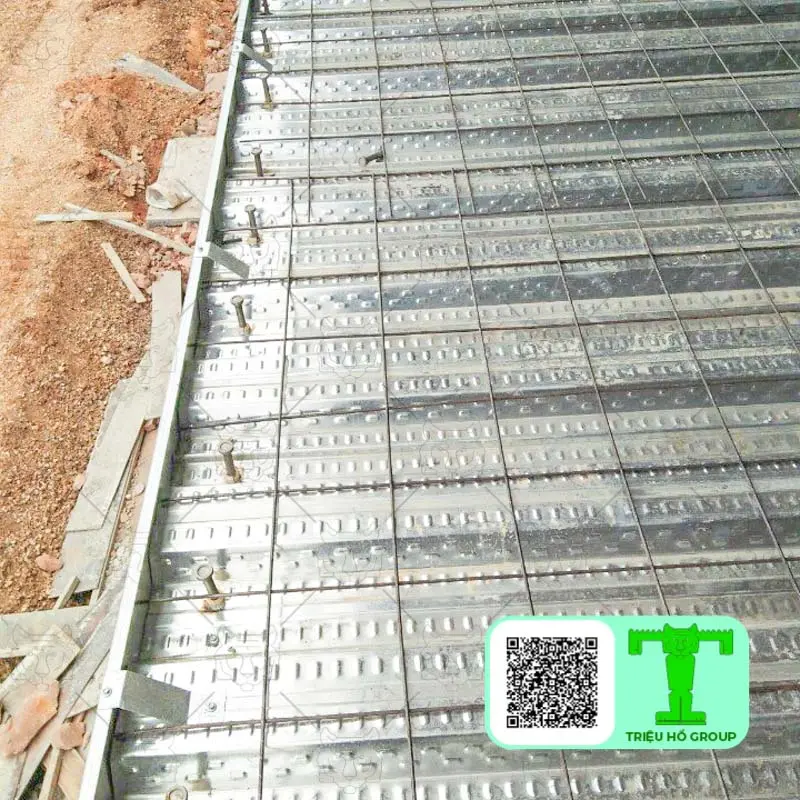

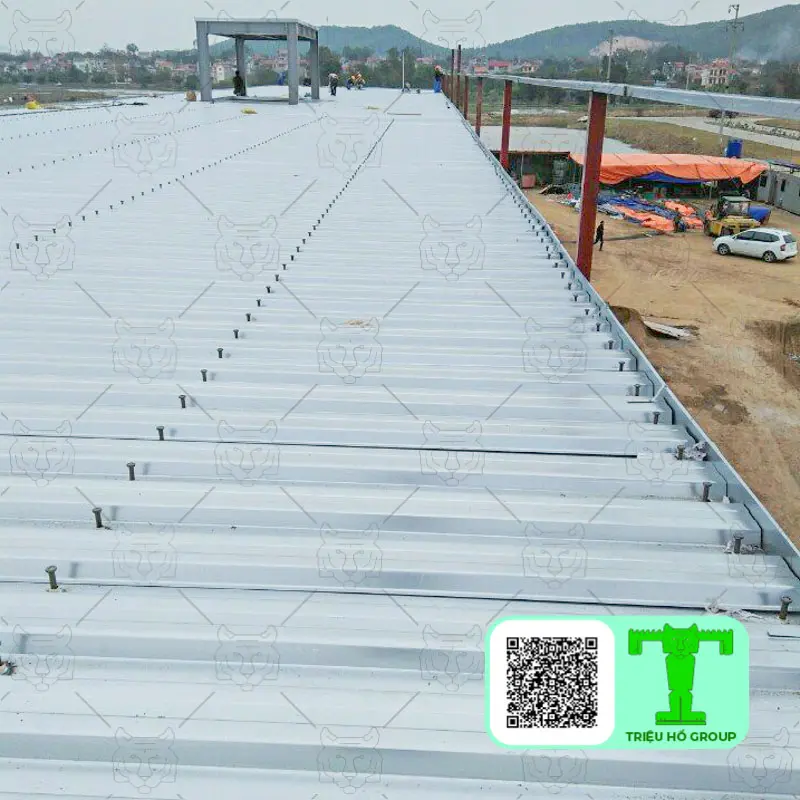

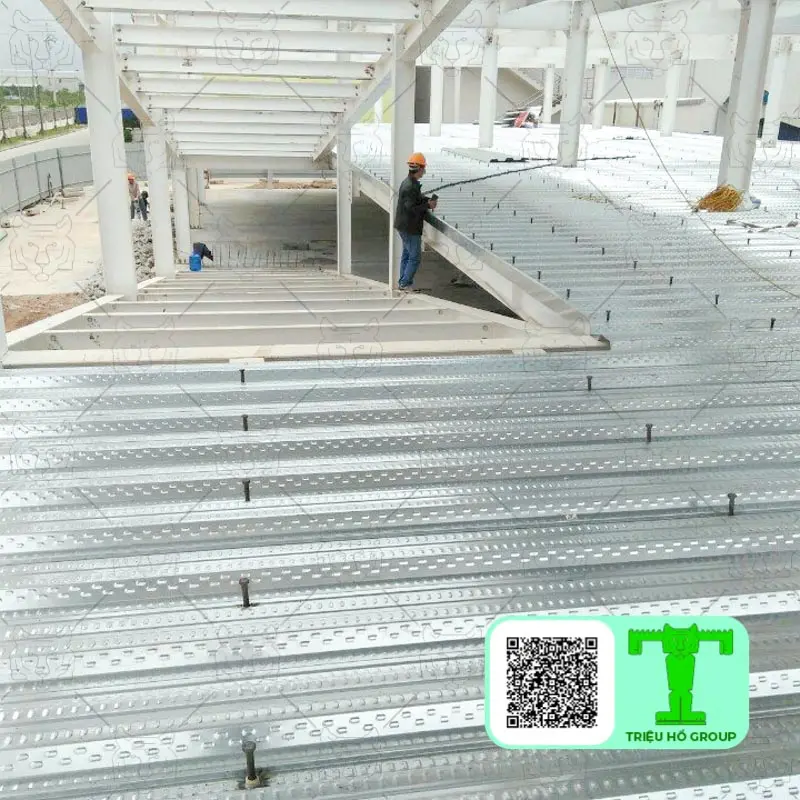

Stud được bố trí thành hàng trên phần tấm Deck nằm trực tiếp trên dầm thép, phân bổ theo nhịp và khu vực dầm theo hồ sơ thiết kế. Mốc khoảng cách tham khảo thường được nhắc đến là 300–500 mm, nhưng đây không phải khoảng cách cố định cho mọi công trình; tải trọng, nhịp sàn, loại tấm Deck và cấu tạo dầm có thể làm thay đổi yêu cầu.
Cần kiểm tra gì trước khi hàn?
Trước khi đưa máy hàn vào thi công, cần kiểm tra:
- Tấm Deck đã khớp mí, không cong vênh và áp sát dầm.
- Vùng chồng gối đủ ổn định, không bị hở hoặc lệch khỏi dầm.
- Vị trí đánh dấu Stud nằm đúng tim dầm, không rơi vào khoảng rỗng giữa hai dầm.
- Số lượng và khoảng cách đinh phù hợp bản vẽ đã duyệt.
- Bề mặt hàn sạch, khô, không dính sơn bong tróc, dầu mỡ hoặc bụi bẩn.
Sau khi xác nhận, máy hàn chuyên dụng được đặt vuông góc với vị trí đinh, thực hiện hàn Stud qua tấm Deck xuống dầm thép theo đúng hướng dẫn thiết bị và quy trình dự án.
Liên kết sàn Deck với dầm thép cần kiểm tra những gì?
Liên kết sàn Deck với dầm thép cần được nghiệm thu bằng cách đối chiếu bản vẽ, đo thực tế vị trí Stud Bolt và kiểm tra chất lượng từng mối hàn trước khi đổ bê tông. Mốc khoảng cách 300–500 mm chỉ mang tính tham khảo theo yêu cầu thiết kế và tải trọng, không được dùng thay cho hồ sơ kết cấu đã được phê duyệt.
Đối chiếu vị trí dầm và khoảng cách Stud
Trước hết, cần xác định đúng đường tim của từng dầm thép, sau đó đối chiếu vị trí đinh hàn trên tấm Deck với bản vẽ. Khoảng cách thiết kế phải được đo từ tâm Stud này đến tâm Stud kế tiếp, không đo theo mép mũ đinh hoặc mép tấm tôn.
Khoảng cách thực đo cần được ghi riêng cho từng khu vực, đặc biệt tại vị trí nối tấm, đầu dầm và vùng có tải trọng tập trung. Nếu tấm Deck chưa được định vị đúng hoặc chưa áp sát dầm, việc đo khoảng cách sẽ không phản ánh chính xác cấu tạo liên kết.

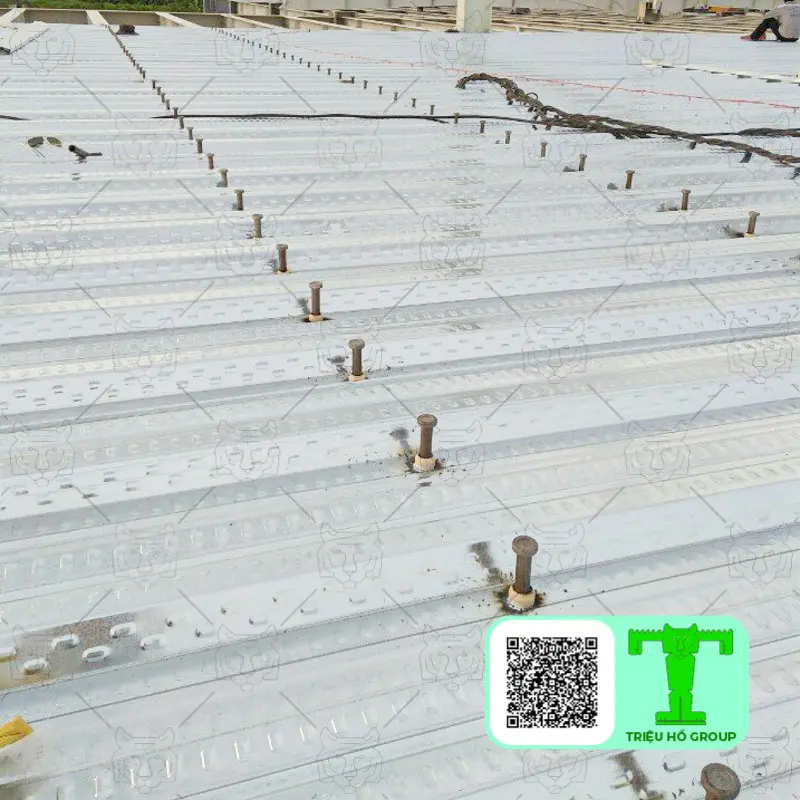

Kiểm tra số lượng, vị trí và mối hàn
Mỗi Stud phải nằm đúng trên bản thép của dầm, không bị lệch ra mép, nằm giữa khoảng rỗng hoặc chỉ bám vào phần tôn mà không truyền lực xuống dầm. Cần kiểm tra lần lượt:
- Số lượng Stud thực tế so với bản vẽ.
- Khoảng cách thiết kế và khoảng cách thực đo.
- Vị trí Stud trên đường tim dầm thép.
- Độ áp sát của tấm Deck vào mặt dầm.
- Tình trạng mối hàn, mũ, thân đinh và vòng gốm sau hàn.
Mối hàn cần liền mạch, bám đều quanh chân đinh và không có dấu hiệu cháy khuyết, nứt, rỗ hoặc hàn không liên tục. Đinh bị nghiêng bất thường, lệch khỏi dầm, vòng gốm còn sót nhiều hoặc tôn bị nhấc khỏi mặt dầm đều cần được đánh dấu để kiểm tra lại.

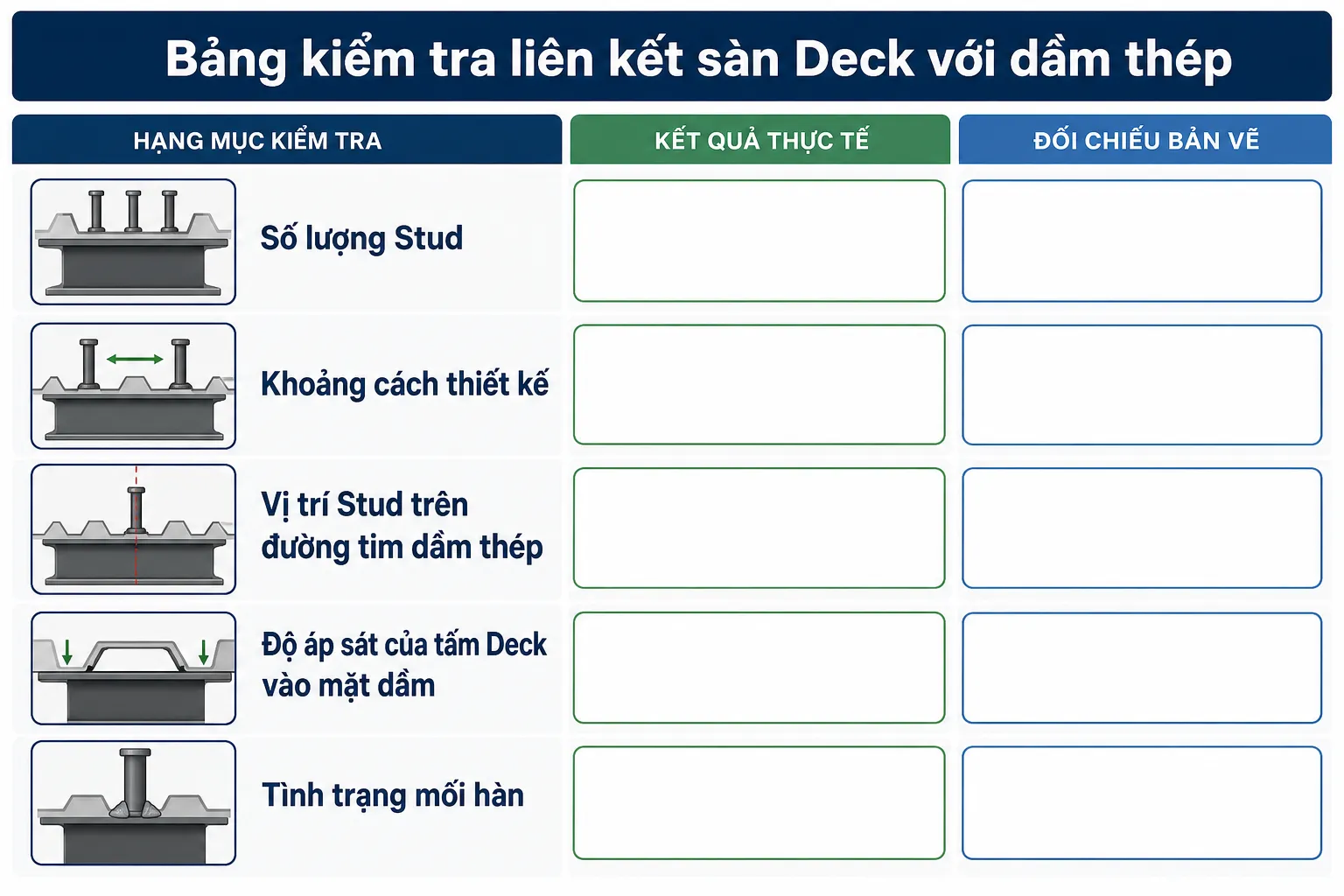

Lập bảng kiểm tra hiện trường
Một bảng kiểm tra thực tế nên có các cột sau để dễ truy xuất và xác nhận:
| Vị trí dầm | Khoảng cách thiết kế | Khoảng cách thực đo | Số lượng Stud | Tình trạng mối hàn | Người xác nhận |
|---|---|---|---|---|---|
| Theo trục hoặc ký hiệu dầm | Theo bản vẽ | Đo tại hiện trường | Đếm thực tế | Đạt, lệch hoặc cần kiểm tra lại | Ký xác nhận |
Đinh vít bắn tôn chỉ giữ và liên kết các tấm Deck, không thay thế chức năng truyền lực của đinh hàn chống cắt. Vì vậy, không được dùng vít, ke bo hoặc phụ kiện khác để bù cho Stud bị thiếu.
Khi nào phải dừng thi công?
Nếu khoảng cách thực tế khác bản vẽ, Stud bị lệch khỏi dầm, mối hàn không đạt hoặc không thể duy trì bố trí dự kiến, cần tạm dừng khu vực liên quan và xin ý kiến kỹ sư kết cấu. Không tự ý bổ sung, di chuyển hoặc tăng giảm số lượng Stud, vì thay đổi này có thể ảnh hưởng đến khả năng liên hợp thép – bê tông, tải trọng và độ võng của sàn.
Triệu Hổ có thể hỗ trợ rà soát thông tin về mặt bằng dầm, bản vẽ và bảng đo thực tế để Quý khách trao đổi đúng với kỹ sư phụ trách, tránh nghiệm thu theo một khoảng cách cố định nhé.
Đinh sàn Deck mang lại lợi ích gì và phù hợp với công trình nào?
Đinh sàn Deck mang lại độ ổn định cao cho hệ sàn thép – bê tông khi Stud được bố trí đúng thiết kế, đúng tim dầm và được kiểm soát theo từng khu vực chịu lực. Nhờ đó, tấm Deck không chỉ làm ván khuôn cố định mà còn phối hợp với bê tông và dầm thép trong hệ sàn liên hợp.
Hạn chế trượt và tách lớp tại dầm thép
Đinh hàn chống cắt truyền lực giữa bản sàn bê tông và dầm thép, giúp hạn chế chuyển vị tương đối, trượt hoặc tách lớp tại vị trí liên kết. Khoảng cách đinh chống cắt sàn Deck cần được kiểm tra theo hồ sơ kết cấu, tải trọng và loại tấm Deck; không nên áp dụng máy móc một khoảng cách cho toàn bộ mặt sàn.
Đây là ưu điểm quan trọng với:
- Khu vực dầm chính, dầm biên và vị trí tập trung tải.
- Sàn có yêu cầu ổn định cao khi sử dụng lâu dài.
- Công trình tại Việt Nam thường chịu tác động của nhiệt độ, độ ẩm và quá trình thi công liên tục.
Tấm sàn deck kim loại là thành phần chính trong hệ sàn liên hợp, nơi đinh chống cắt đóng vai trò quan trọng để đảm bảo độ ổn định.

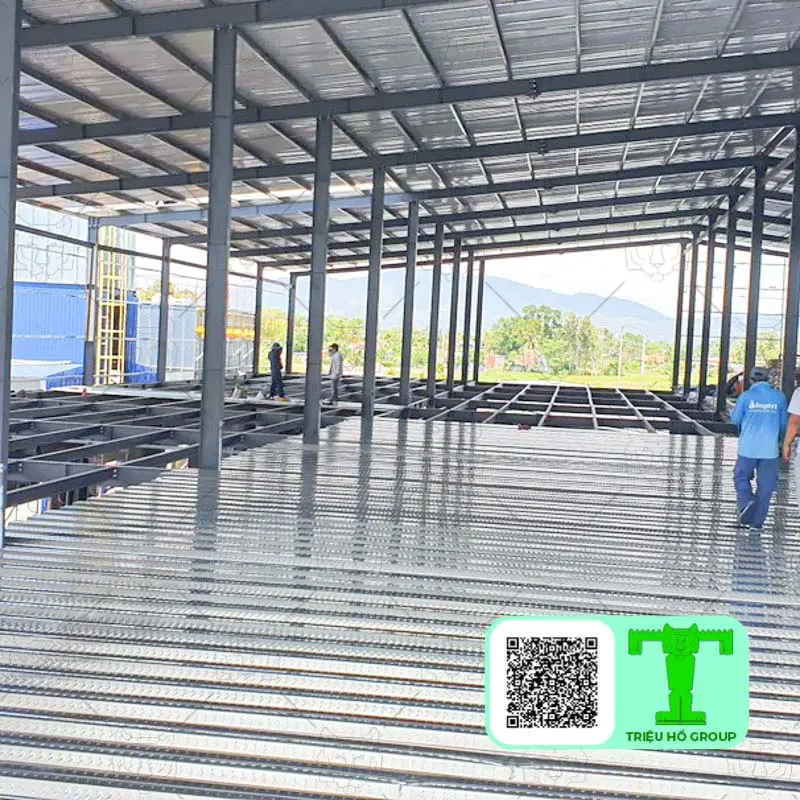

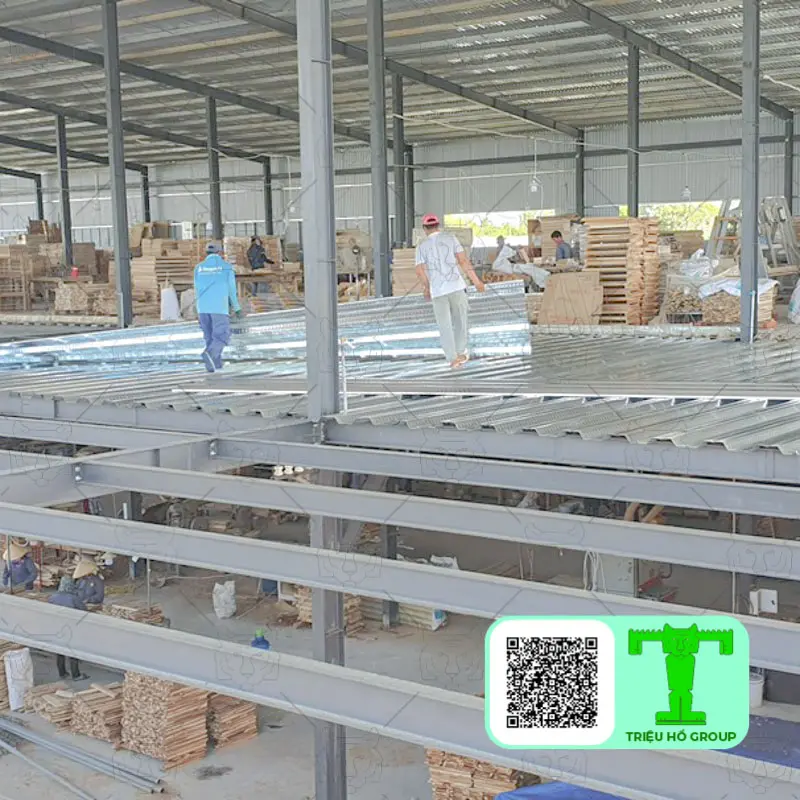

Rút ngắn tiến độ cho nhà thép tiền chế và sàn diện tích lớn
Tấm Deck có chiều dài lớn, khổ thông dụng khoảng 1.000 mm, được đặt trực tiếp lên hệ dầm thép nên giảm nhu cầu dùng cốp pha và giàn giáo truyền thống. Nhờ đó, nhà thép tiền chế, nhà xưởng hoặc sàn diện tích lớn có thể triển khai nhiều khu vực đồng thời, giảm thời gian chờ và chi phí nhân công.
Vì sao công trình nhiều tầng phải chia vùng kiểm soát?
Tải trọng, nhịp dầm, vị trí dầm chính – dầm phụ và cấu tạo tấm Deck có thể khác nhau giữa các tầng hoặc từng vùng sàn. Vì vậy, bố trí Stud sàn Deck cần được đối chiếu theo từng mặt bằng, tránh tăng khoảng cách, bổ sung hoặc thay đổi loại đinh khi chưa có kỹ sư kết cấu xác nhận.
Công trình nào nên ưu tiên giải pháp này?
- Nhà xưởng, kho: phù hợp với mặt bằng rộng, tiến độ nhanh và yêu cầu giảm cột chống.
- Văn phòng, công trình nhiều tầng: cần kiểm soát Stud theo từng vùng dầm và tải sử dụng.
- Công trình cải tạo: phải khảo sát khả năng chịu lực của dầm hiện hữu, cao độ và vị trí liên kết trước khi lựa chọn.
Quý khách có thể gửi mặt bằng dầm và bản vẽ liên quan để Triệu Hổ hỗ trợ kiểm tra thông tin, tư vấn cung cấp sản phẩm phù hợp nhé.
Chọn đinh chống cắt và hỏi báo giá sàn Deck theo thông số nào?
Đinh chống cắt sàn Deck cần được chọn theo hồ sơ kết cấu, loại tấm Deck, dầm thép và tải trọng thực tế, không nên mua chỉ dựa trên khoảng cách Stud cố định. Cách làm này giúp báo giá sát nhu cầu, hạn chế thiếu vật tư hoặc dùng sai loại liên kết tại công trường.
Kích thước Stud Bolt cần xác định ra sao?
Đinh hàn chống cắt cần được yêu cầu đúng chiều cao, đường kính, vật liệu và cấu tạo đầu đinh theo bản vẽ được duyệt. Các thông số này ảnh hưởng đến khả năng truyền lực giữa bê tông và dầm thép, đồng thời phải phù hợp với chiều dày tấm Deck và phương pháp hàn.
Khi gửi yêu cầu, không nên chỉ ghi “đinh chống cắt sàn Deck”, mà cần kèm:
- Chiều cao và đường kính Stud Bolt theo thiết kế.
- Chủng loại vật liệu, tiêu chuẩn kỹ thuật hoặc chứng từ xuất xưởng.
- Số lượng đinh dự kiến và cách bố trí trên từng dầm.
- Yêu cầu về vòng gốm, mũ đinh và máy hàn chuyên dụng.
Nếu chưa có thông số đinh, cần gửi bản vẽ để kỹ sư kết cấu hoặc đơn vị cung cấp kiểm tra, thay vì tự chọn theo mốc khoảng cách 300–500 mm.
Hồ sơ tấm Deck và dầm thép gồm những gì?
Sàn Deck cần được báo giá cùng thông tin về chiều cao sóng, khổ hiệu dụng, độ dày tôn và lớp mạ. Tư liệu kỹ thuật phổ biến gồm chiều cao sóng 25, 35, 50 hoặc 75 mm; độ dày tôn từ 0,5–2,5 mm; khổ hiệu dụng thường dùng khoảng 1.000 mm.
Ngoài ra, cần cung cấp:
- Mặt bằng dầm, nhịp dầm và vị trí gối tấm.
- Loại tôn mạ lạnh, mạ kẽm hoặc hợp kim nhôm – kẽm.
- Chiều dày bê tông, tải trọng sử dụng và yêu cầu chống cháy nếu có.
- Khối lượng tấm Deck, Stud Bolt, ke bo và phụ kiện cần dùng.
Báo giá phụ thuộc vào yếu tố nào?
Báo giá sàn Deck và đinh chống cắt thay đổi theo kích thước Stud, số lượng, loại tôn, độ dày, lớp mạ, khối lượng đặt hàng và yêu cầu vận chuyển. Vì vậy, báo giá chỉ có giá trị tham khảo khi chưa đối chiếu bản vẽ và điều kiện thi công.
Khi làm việc với Công ty Triệu Hổ, Quý khách nên gửi bản vẽ kết cấu, mặt bằng dầm, thông số tấm Deck, tải trọng và tiến độ dự kiến. Đồng thời, hãy yêu cầu chứng từ vật liệu, hướng dẫn máy hàn và biên bản kiểm tra mối hàn phù hợp hồ sơ dự án.
Tóm lại, khoảng cách 300–500 mm chỉ nên được xem là mốc tham khảo ban đầu; phương án cuối cùng cần dựa trên hồ sơ kết cấu, tải trọng, vị trí dầm và điều kiện lắp đặt thực tế. Quý khách có thể gửi bản vẽ cùng thông số tấm Deck để chúng tôi tư vấn cung cấp và báo giá phù hợp nhé.
Câu hỏi thường gặp
Khoảng cách đinh chống cắt sàn Deck 300–500 mm có áp dụng cho mọi công trình không?
Không. Khoảng cách 300–500 mm chỉ là mốc tham khảo, còn khoảng cách thực tế phải căn cứ tải trọng, nhịp sàn, vị trí dầm, cấu tạo tấm Deck và hồ sơ thiết kế được duyệt.
Có thể dùng đinh vít bắn tôn thay cho đinh hàn chống cắt Stud Bolt không?
Không nên. Đinh vít bắn tôn chủ yếu giữ và liên kết tấm Deck trong quá trình lắp đặt, còn Stud Bolt đảm nhiệm chức năng truyền lực chống cắt giữa tấm Deck, bê tông và dầm thép.
Làm gì khi vị trí Stud thực tế bị lệch khỏi đường tim dầm thép?
Cần tạm dừng khu vực liên quan, ghi nhận vị trí sai lệch và yêu cầu kỹ sư kết cấu xác nhận phương án xử lý. Không tự ý di chuyển, bổ sung hoặc thay đổi số lượng Stud khi chưa có ý kiến phù hợp với hồ sơ dự án.
Cần cung cấp những bản vẽ và thông số nào để được tư vấn báo giá đinh chống cắt sàn Deck?
Quý khách nên cung cấp bản vẽ kết cấu, mặt bằng dầm, nhịp và vị trí gối tấm, loại và độ dày tấm Deck, chiều cao – đường kính Stud, tải trọng sử dụng, số lượng dự kiến và yêu cầu vận chuyển. Những thông tin này giúp Triệu Hổ tư vấn cung cấp và báo giá sát với nhu cầu thực tế hơn.
