Nhiều chủ đầu tư nhìn thấy tấm Deck nằm dưới lớp bê tông nhưng vẫn chưa rõ bộ phận nào đang chịu tải, vì sao tấm Deck không chỉ là lớp tôn lót và đinh chống cắt thực sự có vai trò gì. Cấu tạo sàn Deck chỉ có thể hiểu đầy đủ khi lần theo mặt cắt và chuỗi truyền lực từ bê tông, lưới thép, gân nổi đến dầm thép và hệ khung bên dưới. Cùng tìm hiểu chi tiết cấu tạo, hai giai đoạn làm việc và quy trình kiểm tra sàn Deck ngay dưới đây.
Điểm chính
- Sàn Deck gồm tấm tôn định hình, bê tông, lưới thép, dầm thép và các liên kết, mỗi bộ phận đảm nhiệm một chức năng riêng.
- Trước khi bê tông đóng rắn, tấm Deck hoạt động như ván khuôn vĩnh viễn, chịu bê tông ướt và tải trọng thi công trong giới hạn thiết kế.
- Sau khi bê tông đóng rắn, tấm Deck và bê tông phối hợp thành sàn liên hợp, truyền tải qua dầm thép xuống cột và móng.
- Chiều dày tấm, chiều cao sóng, cốt thép, đinh chống cắt và chống đỡ tạm phải căn cứ bản vẽ kết cấu, catalogue và tính toán của kỹ sư.
- Kiểm tra hiện trường cần tập trung vào hướng đặt tấm, chiều dài gối, liên kết, lưới thép, lớp bê tông bảo vệ và các vị trí mở sàn.
Sàn Deck là gì và vì sao cần đọc theo mặt cắt?
Sàn Deck là hệ sàn thép định hình dùng trong nhà khung thép, gồm tấm tôn mạ kẽm dập sóng kết hợp với lưới thép và bê tông đổ trực tiếp phía trên. Tấm Deck thường có sóng cao khoảng 50–75 mm, chiều dày 0,5–1,5 mm, giúp tạo hình sàn và liên kết với lớp bê tông.
Vì sao tấm Deck không chỉ là lớp tôn lót?
Nhiều người dễ nhầm tấm Deck với tôn lợp hoặc một lớp cốp pha thông thường. Tuy nhiên, các gân dập nổi trên bề mặt cho phép bê tông bám và liên kết cơ học với tấm thép khi đóng rắn.
Nhờ đó, tấm Deck vừa thay thế phần lớn cốp pha trong lúc thi công, vừa tham gia vào hệ sàn liên hợp thép – bê tông sau khi sàn hoàn thiện. Đây là điểm cốt lõi cần nhận diện khi tìm hiểu cấu tạo sàn Deck, đặc biệt trong nhà xưởng, nhà cao tầng và công trình sử dụng khung thép.
Vì sao cần đọc cấu tạo theo mặt cắt?
Một mặt cắt sàn Deck cho thấy rõ vị trí của tấm thép, bê tông, lưới thép, dầm thép và các liên kết giữa chúng. Cách đọc này giúp tránh đánh giá sai rằng toàn bộ tải trọng chỉ truyền qua tấm tôn.
Cần phân biệt hai giai đoạn làm việc:
- Khi thi công: tấm Deck đóng vai trò ván khuôn vĩnh viễn, chịu bê tông ướt, nhân công và thiết bị trong giới hạn thiết kế.
- Sau khi bê tông đóng rắn: tấm Deck và bê tông phối hợp thành sàn liên hợp, truyền tải xuống dầm thép và hệ khung bên dưới.
Vì sao sàn Deck làm việc khác nhau trước và sau khi đổ bê tông?
Sàn Deck có hai cơ chế chịu lực rõ rệt: trước khi bê tông đóng rắn, tấm Deck làm ván khuôn vĩnh viễn; sau đó, tấm thép và bê tông cùng làm việc như một hệ sàn liên hợp.
Trước khi đổ bê tông, tấm Deck chịu tải thi công như thế nào?
Ở giai đoạn này, tấm tôn định hình được đặt lên dầm thép và giữ nguyên trong công trình, thay cho cốp pha truyền thống phải tháo dỡ. Tấm Deck phải đỡ bê tông ướt, đồng thời chịu trọng lượng công nhân, thiết bị đổ bê tông, rung chấn hoặc va chạm trong quá trình thi công.
Ngoài ra, vật liệu xây dựng tập kết tạm trên sàn cũng tạo tải trọng cục bộ. Nếu không tính đúng, tấm Deck có thể bị võng, biến dạng hoặc mất ổn định trước khi bê tông đạt cường độ. Vì vậy, thiết kế và biện pháp thi công cần xác định rõ có cần chống đỡ tạm hay không.
Sau khi bê tông đóng rắn, sàn chuyển sang làm việc liên hợp ra sao?
Khi bê tông đủ thời gian đông kết, sàn không còn chỉ là tấm Deck đỡ vật liệu ướt. Tấm thép, bê tông và cốt thép phối hợp để chịu tải trọng sử dụng theo chức năng công trình.
Trong cơ chế này, bê tông đảm nhiệm phần lớn khả năng chịu nén, tấm Deck tham gia chịu lực và tạo hình mặt dưới, còn liên kết giữa bản sàn với dầm thép giúp truyền tải xuống hệ khung. Đinh hàn chống cắt, nếu được chỉ định trong hồ sơ thiết kế, giúp hạn chế trượt giữa sàn và dầm.
Trước khi đổ bê tông, cần kiểm tra riêng tải trọng bê tông ướt, nhân công, thiết bị và vật liệu tạm. Sau khi hoàn thiện, phải xét thêm trọng lượng bản thân tôn, cốt thép, bê tông và tải trọng sử dụng; kích thước, cốt thép, độ võng và liên kết cụ thể phải tuân theo hồ sơ thiết kế được phê duyệt.
Hình ảnh minh họa rõ ràng sự khác biệt trong cơ chế làm việc của sàn Deck trước và sau khi bê tông đóng rắn, giải thích cách nó chịu tải trọng ở mỗi giai đoạn.Mặt cắt sàn Deck gồm những lớp nào và mỗi lớp làm gì?
Cấu tạo sàn Deck trong mặt cắt thường gồm tấm tôn định hình ở dưới, lớp bê tông và lưới thép ở phía trên, cùng dầm thép đỡ bên dưới; mỗi lớp đảm nhiệm một chức năng riêng để tạo thành sàn liên hợp ổn định.
Nhìn từ trên xuống, mặt cắt sàn Deck có thể hình dung theo thứ tự sau:
- Bê tông sàn: lớp vật liệu chính chịu nén và tiếp nhận phần lớn tải trọng sử dụng.
- Lưới thép hoặc cốt thép sàn: nằm trong lớp bê tông theo đúng cao độ thiết kế, giúp kiểm soát nứt do co ngót và nhiệt độ.
- Lớp bê tông bảo vệ: khoảng bê tông bao quanh cốt thép, cần được thể hiện trên bản vẽ để bảo vệ thép khỏi môi trường ẩm, ăn mòn.
- Tấm tôn Deck định hình: nằm dưới bê tông, vừa đỡ bê tông ướt khi thi công vừa tham gia làm việc cùng bản sàn sau khi bê tông đóng rắn.
- Dầm thép và vị trí gối: nằm dưới tấm Deck, tạo điểm tựa cho tấm và tiếp nhận phản lực từ sàn.
Tấm tôn Deck định hình nằm ở đâu và làm gì?

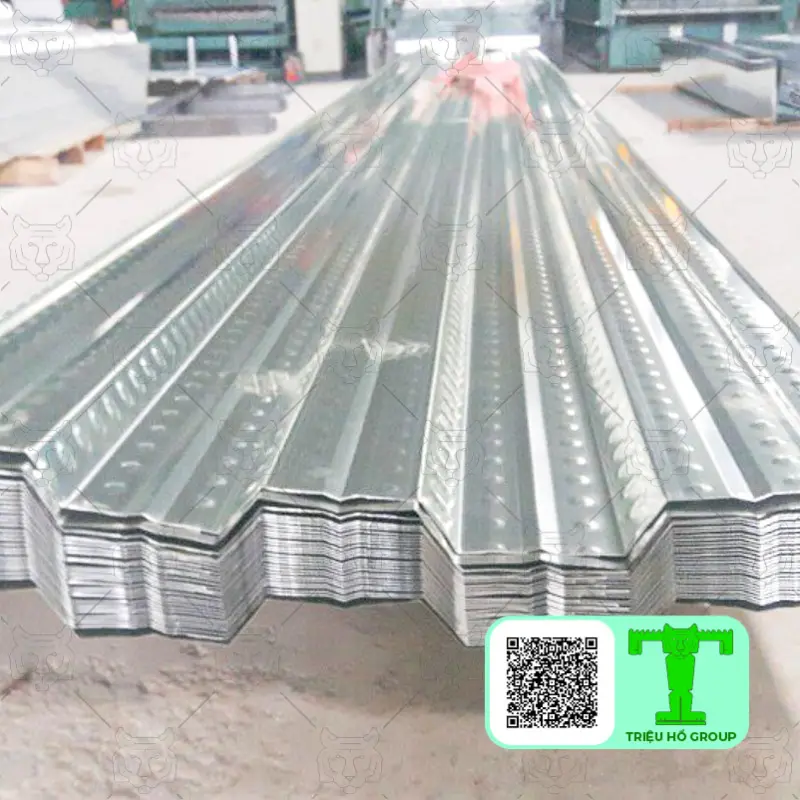

Tấm tôn Deck được cán thành các sóng định hình, thường có chiều cao sóng khoảng 25, 35, 50 hoặc 75 mm; loại 50 mm được sử dụng phổ biến theo tư liệu kỹ thuật. Độ dày tấm có thể từ khoảng 0,5 đến 1,5 mm, nhưng phải chọn theo nhịp, tải trọng và hồ sơ thiết kế.
Khác với tôn lợp mái, tôn Deck có bề mặt dập nổi hoặc tạo nhám, giúp bê tông bám sâu vào các rãnh. Nhờ đó, tấm tôn thay thế phần lớn cốp pha truyền thống và giảm nhu cầu giàn giáo tại công trường nhà thép.

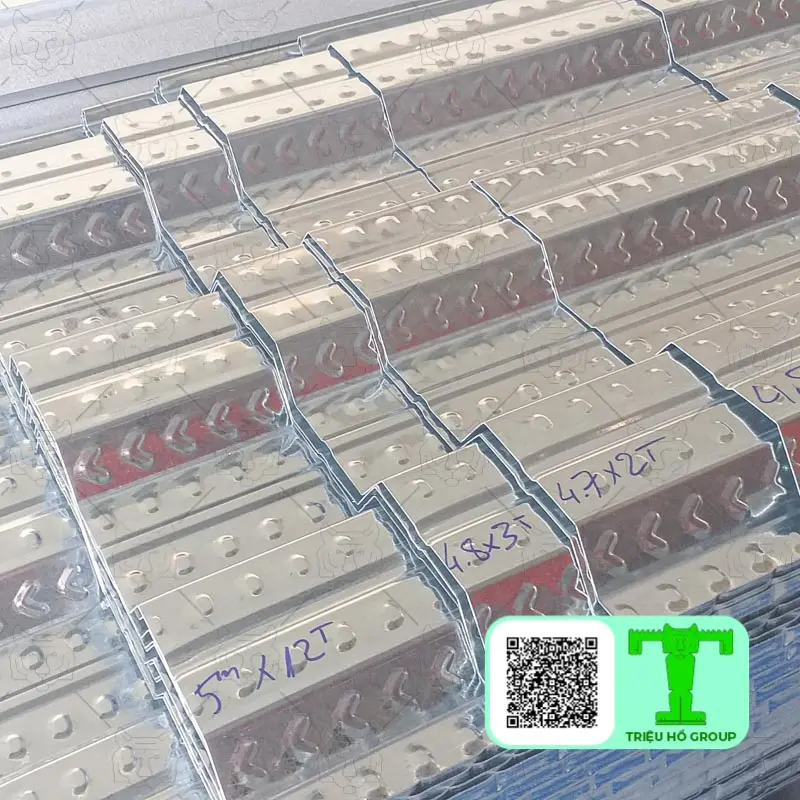

Sóng và gân nổi liên kết bê tông ra sao?
Các sóng và gân nổi tạo ra liên kết cơ học giữa bê tông với tấm thép, hạn chế hiện tượng trượt tương đối khi sàn chịu tải. Đây là chi tiết quan trọng với những khu vực có nhịp sàn, tải tập trung hoặc thường xuyên chịu rung động.
Bê tông và lưới thép đảm nhiệm phần nào?
Bê tông đổ phía trên tấm Deck đảm nhiệm khả năng chịu nén, tạo mặt sàn hoàn chỉnh và phối hợp với cốt thép để chịu tải. Lưới thép phân bố ứng suất, kiểm soát vết nứt do co ngót, đặc biệt hữu ích trong điều kiện khí hậu nóng ẩm và thay đổi nhiệt độ tại Việt Nam.
| Bộ phận | Chức năng chịu lực | Rủi ro khi thi công sai | Điểm cần kiểm tra |
|---|---|---|---|
| Tấm tôn Deck | Đỡ bê tông ướt, tham gia làm việc với sàn | Võng, mất ổn định | Chiều dày, hướng đặt, nhịp và gối |
| Gân nổi, sóng | Tạo liên kết cơ học với bê tông | Trượt giữa hai lớp | Hình dạng, chiều cao và bề mặt |
| Lưới thép | Kiểm soát nứt, phân bố ứng suất | Nứt mặt sàn, sai cao độ | Vị trí, nối chồng và lớp bảo vệ |
| Bê tông | Chịu nén, tạo bản sàn | Rỗ, thiếu chiều dày | Mác, chiều dày và độ đặc chắc |
| Dầm thép, gối | Đỡ tấm Deck và truyền phản lực | Tấm thiếu tựa, võng cục bộ | Chiều dài gối, liên kết và vị trí dầm |
Các kích thước cụ thể của tấm Deck, cốt thép, lớp bảo vệ và vị trí gối không nên suy đoán từ hình ảnh; cần đối chiếu bản vẽ kết cấu, catalogue sản phẩm và xác nhận của kỹ sư trước khi đổ bê tông.
Kết cấu sàn Deck truyền tải xuống khung thép như thế nào?
Kết cấu sàn Deck truyền tải theo chuỗi từ bê tông và cốt thép xuống tấm Deck, qua liên kết với dầm thép, rồi tiếp tục truyền xuống cột và móng. Khi bê tông còn ướt, tấm Deck chủ yếu đỡ trọng lượng bê tông, lưới thép, nhân công và thiết bị thi công; sau khi bê tông đóng rắn, sàn thép Deck và bê tông cùng làm việc như một hệ liên hợp.
Tải trọng sử dụng trên bản sàn trước hết được phân bố trong lớp bê tông và cốt thép, sau đó truyền xuống các gân nổi của tấm Deck. Gân nổi tạo liên kết cơ học, hạn chế trượt tương đối giữa thép và bê tông, giúp lực được phân bổ đều hơn về các vị trí gối trên dầm.
Tấm Deck truyền lực đến dầm thép bằng cách nào?
Tại vị trí gối, tấm Deck tựa lên dầm thép để truyền lực đứng. Các mép tấm và liên kết giữa những tấm liền kề giúp giữ ổn định mặt sàn, hạn chế xê dịch hoặc mở khe trong quá trình đổ bê tông.
Đinh hàn chống cắt (stud bolt) liên kết phần bê tông với dầm thép, hỗ trợ truyền lực cắt và hạn chế hiện tượng bê tông trượt trên dầm. Nhờ đó, bản sàn và dầm thép có thể phối hợp chịu lực thay vì làm việc tách rời.
Khoảng cách đinh chống cắt thường dao động 300–500 mm, nhưng đây chỉ là khoảng tham khảo từ tư liệu thi công; khoảng cách chính thức phải căn cứ tải trọng, nhịp dầm, loại tấm Deck và tính toán thiết kế.
Cần kiểm tra gì trước khi đổ bê tông?
Tại hiện trường có thể quan sát hướng đặt tấm, chiều dài gối, vít hoặc liên kết mép tấm, vị trí đinh chống cắt và tình trạng tấm bị võng, xô lệch. Tuy nhiên, chiều dài gối tối thiểu, số lượng đinh, khả năng chịu tải và yêu cầu chống đỡ tạm phải lấy từ bản vẽ kết cấu, catalogue và biện pháp thi công.
Kỹ sư kết cấu cần xác nhận khi nhịp tấm lớn, có tải tập trung, mở sàn, thay đổi khoảng cách dầm hoặc phát hiện thiếu gối, thiếu đinh hay sai hướng đặt tấm.
Điều gì khiến cấu tạo sàn thép Deck phù hợp với nhà thép?
Cấu tạo sàn thép Deck phù hợp với nhà thép vì tấm Deck vừa thay thế cốp pha truyền thống, vừa phối hợp với bê tông và dầm thép để tạo thành hệ sàn ổn định hơn, nhưng hiệu quả chỉ đạt được khi liên kết và biện pháp thi công đúng thiết kế.
Vì sao sàn Deck giúp giảm cốp pha và rút ngắn quy trình thi công?
Sàn Deck làm ván khuôn cố định cho bê tông, nên công trình không phải lắp dựng rồi tháo dỡ nhiều lớp cốp pha như phương pháp truyền thống. Nhờ đó, các tầng có thể được triển khai liên tiếp, giảm công đoạn chờ tháo cốp pha và thuận lợi hơn khi tổ chức thi công nhà thép nhiều tầng.
Vì sao sàn Deck hỗ trợ giảm tải và tối ưu mặt bằng thi công?
Kết cấu sàn có trọng lượng hợp lý giúp giảm tải truyền xuống hệ dầm, cột và móng, từ đó hỗ trợ tối ưu chi phí vật liệu theo tính toán thiết kế. Tấm Deck cũng chiếm ít không gian phụ trợ, giúp mặt bằng thi công gọn hơn, đặc biệt phù hợp với nhà phố khung thép trong khu vực đô thị.
Vì sao sàn Deck tăng khả năng làm việc liên hợp?
Gân nổi trên tấm Deck, lớp bê tông và đinh chống cắt (Stud Bolt) tạo liên kết giữa bản sàn với dầm thép. Sau khi bê tông đóng rắn, các bộ phận có thể cùng tham gia chịu lực thay vì làm việc tách rời; tuy nhiên, số lượng đinh và vị trí liên kết phải căn cứ hồ sơ kết cấu.
Bề mặt mạ kẽm hỗ trợ thi công như thế nào?
Tấm Deck mạ kẽm phù hợp với môi trường công trường có độ ẩm và tiếp xúc với bê tông ướt, đồng thời giúp giảm nhu cầu dùng cốp pha phụ. Dù vậy, vẫn phải kiểm tra tải bê tông ướt, nhân công, thiết bị và vật liệu tập kết; không được mặc định sàn Deck chịu mọi tải thi công nếu chưa có xác nhận của kỹ sư.
Sàn Deck phù hợp với công trình nào và cần chọn thông số nào?
Sàn Deck phù hợp với nhà thép tiền chế, nhà xưởng và công trình nhiều tầng, nhưng chiều dày tấm, chiều cao sóng, bê tông và cốt thép phải được chọn theo tải trọng, nhịp dầm và hồ sơ thiết kế kết cấu.
Công trình nào nên sử dụng sàn Deck?
Sàn Deck thích hợp với hệ khung thép cần thi công nhanh, đặc biệt tại nhà xưởng, công trình cao tầng hoặc khu vực cần triển khai nhiều sàn mà không chờ tháo cốp pha.
Cần xác định riêng các khu vực có tải trọng sử dụng đặc biệt như kho hàng, tầng đặt máy móc, khu tập trung đông người, sàn kỹ thuật hoặc nơi thường xuyên tập kết vật liệu.
Cần cung cấp thông số nào khi tư vấn?
Các thông tin trong cấu tạo sàn Deck cần được đối chiếu từ bản vẽ kết cấu, catalogue tấm và tính toán của kỹ sư, gồm:
- Chiều dày tấm và chiều cao sóng; tư liệu tham khảo ghi nhận khoảng 0,5–1,5 mm và 50–75 mm, không áp dụng mặc định cho mọi nhịp.
- Chiều dày bê tông, loại lưới thép và cốt thép bổ sung theo yêu cầu chịu lực, kiểm soát nứt.
- Khoảng cách dầm, chiều dài gối tấm và tải trọng thi công, gồm bê tông ướt, nhân công, thiết bị và vật liệu tập kết.
- Lớp mạ kẽm, màu sắc hoàn thiện và quy cách cung cấp theo môi trường sử dụng, yêu cầu chống ăn mòn và phương án vận chuyển.
Thông số tham khảo chỉ giúp định hướng ban đầu; kích thước bắt buộc phải lấy từ hồ sơ thiết kế được phê duyệt, không suy đoán qua hình ảnh.
Kiểm tra chi tiết sàn Deck tại hiện trường theo quy trình nào?
Sàn Deck cần được kiểm tra theo trình tự từ dầm thép, hướng đặt tấm, liên kết, cốt thép đến các vị trí mở sàn trước khi đổ bê tông. Quy trình này giúp phát hiện lỗi làm sai đường truyền lực hoặc gây mất an toàn khi tấm Deck đang chịu bê tông ướt, nhân công và thiết bị thi công.

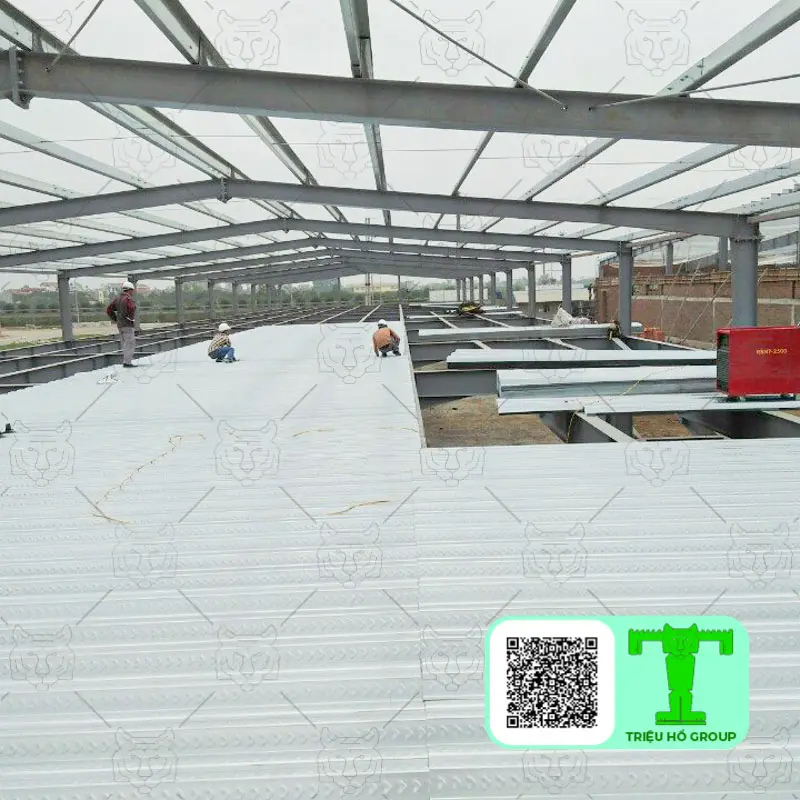

Bước 1: Kiểm tra hướng đặt tấm và vị trí gối lên dầm
- Đối chiếu hướng sóng với bản vẽ; thông thường sóng được đặt theo chiều chịu lực chính.
- Kiểm tra tấm Deck nằm đúng tim dầm, đủ chiều dài gối theo hồ sơ thiết kế, không bị hụt gối, lệch mép hoặc cong vênh.
- Kiểm tra các mối chồng mí, mép biên và vị trí tiếp giáp dầm trước khi cố định.
Không nên tự suy đoán chiều dài gối chỉ bằng mắt; thông số này phải lấy từ bản vẽ kết cấu, catalogue tấm Deck hoặc xác nhận của kỹ sư.
Bước 2: Kiểm tra liên kết và đinh chống cắt
Sàn Deck phải được cố định chắc với hệ dầm thép để hạn chế xê dịch khi đổ bê tông. Cần kiểm tra vị trí, số lượng và cách thi công liên kết tấm theo thiết kế; với đinh chống cắt, phải xác nhận đúng loại, vị trí và yêu cầu hàn nếu hồ sơ có quy định.
Bước 3: Kiểm tra lưới thép và vị trí mở sàn
- Lưới thép đặt đúng cao độ, có con kê và không bị võng xuống đáy sóng.
- Lớp bê tông bảo vệ phải theo bản vẽ, không tự giảm để dễ thi công.
- Các lỗ mở cho hộp kỹ thuật, cầu thang hoặc đường ống phải có viền gia cường đúng chi tiết, không tự cắt sóng Deck.
Bước 4: Kiểm soát tải trọng trước khi đổ
Không tập kết bê tông, thiết bị hoặc vật liệu thành một điểm, vì tải trọng cục bộ có thể làm võng hoặc biến dạng tấm. Nếu phát hiện thiếu gối, sai hướng sóng, thiếu liên kết, đinh chống cắt chưa đạt, lưới thép sai cao độ hoặc tấm bị biến dạng, cần dừng thi công và đối chiếu với kỹ sư kết cấu trước khi đổ bê tông.
Báo giá sàn Deck phụ thuộc vào những yếu tố nào và nên mua ra sao?
Báo giá sàn Deck không có một mức chung, vì còn phụ thuộc diện tích, độ dày tôn, loại sóng, vật liệu mạ, phụ kiện và yêu cầu trong hồ sơ thiết kế.
Vì sao cần báo giá theo từng công trình?
Diện tích và khối lượng đặt hàng ảnh hưởng trực tiếp đến đơn giá; quy cách tấm, khoảng cách dầm, tải trọng thiết kế và yêu cầu chống ăn mòn cũng quyết định lựa chọn vật liệu. Tôn dày hơn hoặc mạ kẽm thường có giá cao hơn, nhưng phù hợp hơn với yêu cầu chịu lực và độ bền cụ thể.
Cần gửi thông tin gì khi yêu cầu báo giá?
Quý khách nên chuẩn bị:
- Bản vẽ hoặc kích thước mặt bằng sàn;
- Diện tích, nhịp và khoảng cách dầm thép;
- Chiều dày tôn, loại sóng, vật liệu mạ nếu đã được chỉ định;
- Khối lượng lưới thép, ke bo, thanh giằng và phụ kiện cần cung cấp;
- Địa điểm giao hàng và thời điểm dự kiến nhận vật tư.
Triệu Hổ sẽ đối chiếu thông tin để lập báo giá theo hồ sơ, thay vì áp một cấu tạo sàn Deck cho mọi công trình.
Mua và nhận hàng thế nào?
Bước 1, đối chiếu mã hàng, độ dày, loại mạ và kích thước tấm.
Bước 2, kiểm đếm số lượng theo mét dài hoặc cái, kiểm tra cong vênh, móp méo và lớp phủ bề mặt.
Bước 3, xác nhận phạm vi cung cấp trên báo giá.
Triệu Hổ cung cấp vật liệu và phụ kiện; kích thước, cốt thép, liên kết và biện pháp thi công vẫn phải theo hồ sơ thiết kế được phê duyệt và đơn vị thi công.
Cấu tạo sàn Deck cần được đọc theo mặt cắt và chuỗi truyền lực, không chỉ dựa vào hình ảnh tấm tôn hoặc một thông số riêng lẻ. Nếu Quý khách cần đối chiếu quy cách vật liệu và nhận báo giá theo hồ sơ công trình, chúng tôi sẵn sàng hỗ trợ; nhanh tay liên hệ Công ty Triệu Hổ ngay nhé!
Câu hỏi thường gặp
Sàn Deck có bắt buộc phải dùng đinh chống cắt trong mọi công trình không?
Không phải mọi công trình đều mặc định dùng cùng một loại hoặc số lượng đinh chống cắt. Việc sử dụng, vị trí và khoảng cách đinh phải căn cứ hồ sơ thiết kế, loại dầm, tải trọng và yêu cầu làm việc liên hợp của sàn.
Có thể đổ bê tông sàn Deck mà không cần chống đỡ tạm không?
Có thể không cần chống đỡ tạm nếu bản thân tấm Deck và hệ dầm đáp ứng tải trọng trong giai đoạn đổ bê tông theo tính toán thiết kế. Tuy nhiên, khi nhịp lớn, có tải tập trung hoặc vật liệu tập kết cục bộ, cần để kỹ sư kết cấu xác nhận trước khi thi công.
Làm thế nào để xác định chiều dày tấm Deck và chiều dày bê tông phù hợp?
Chiều dày tấm Deck và bê tông được xác định dựa trên nhịp, khoảng cách dầm, tải trọng thi công, tải trọng sử dụng, loại sóng và hồ sơ thiết kế kết cấu. Catalogue sản phẩm chỉ là tài liệu đối chiếu, không thay thế cho tính toán và bản vẽ được phê duyệt.
Cấu tạo sàn Deck có dùng được cho khu vực chịu tải trọng lớn hoặc có lỗ mở không?
Có thể sử dụng nếu cấu tạo được tính toán riêng cho tải trọng lớn hoặc vị trí có lỗ mở, đồng thời bổ sung các chi tiết gia cường theo bản vẽ. Không tự ý cắt sóng Deck, thay đổi khoảng cách dầm hoặc bỏ qua liên kết khi chưa có xác nhận của kỹ sư kết cấu.
